J10內置式居民身份證閱讀機具多功能讀卡器簡單介紹

1.產品技術參數：

A、通訊接口：

?USB接口符合USB2.0協議；

?串口(TTL電平)。

B、供電

?支持USB模式下數據電纜直接供電， USB 5V 300mA；

?支持3.3V  300 mA。

2.應用領域

廣泛應用于自助終端、機柜、手持機、安卓平板等設備集成使用，可讀取第二代居民身份證的信息、M1卡、TYPE A卡、TYPE B卡、PSAM卡。

3.使用方式及圖樣

3.1   產品J10-X

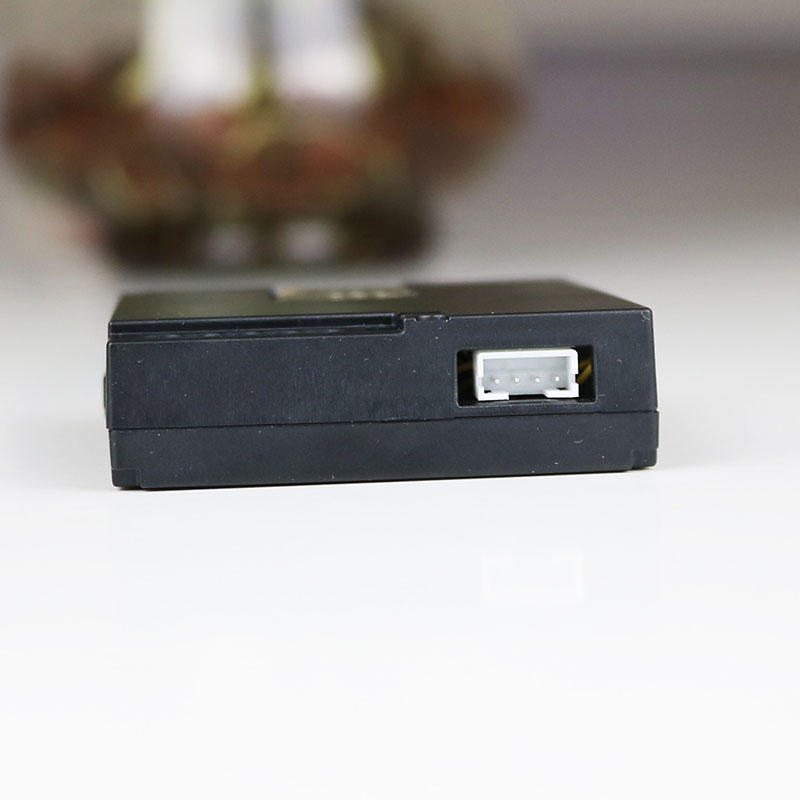

?獨立使用，TTL電平（接口插座為CON 1X4-2.0，支持3.3V）；

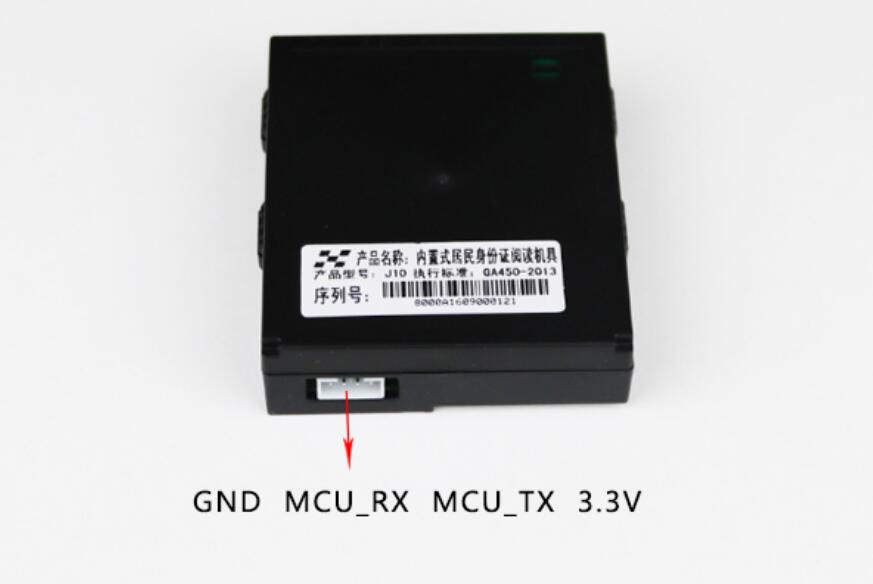

?作為內置式設備，與安卓系統手持機配合使用(接口方式如下圖)。

注：VB為3.3V供電；SW未用；GND為地；TX為外部向設備發送信號；RX為設備向外部發送信號；TX和RX為串口信號，TTL電平。

3.2產品J10-H

支持與PC聯機使用，為無驅設備。

不支持與手持機匹配。

4.規格尺寸

?機具外形尺寸：66x57x16 mm；

?機具重量：84g。

5.讀取信息包含有：

■ 姓名

■ 性別

■ 民族

■ 出生日期

■ 地址

■ 身份證號碼

■ 簽發機關

■ 有效期限

■ 照片

■ 指紋信息（2014年以后三代身份證才有指紋信息）

■ 身份證物理卡號（DN碼）

■ IC卡、M1卡、CPU等卡

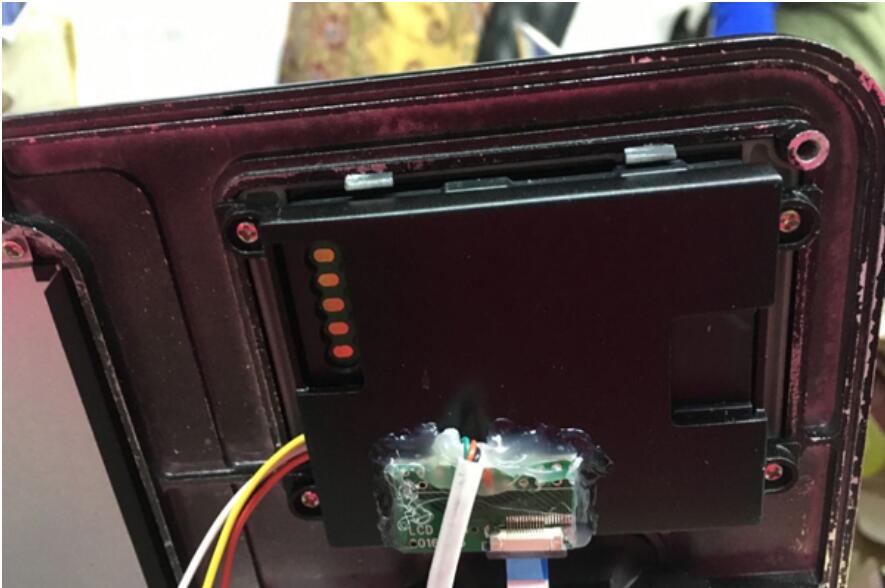

內部結構：

（*由于產品升級或其他原因，華旭J10內置式居民身份證閱讀機具產品實際參數有可能變更，以實際產品為準。本文中的所有陳述、信息和建議也不構成任何明示或暗示的擔保）
