一、多功能社保卡讀卡器概述：

此款多功能社保卡讀卡器機型符合社會保障卡規范要求，支持USB/網絡接口/PS2口/RS232通訊方式，可將芯片內的個人信息資料讀出并將此信息上傳至計算機。

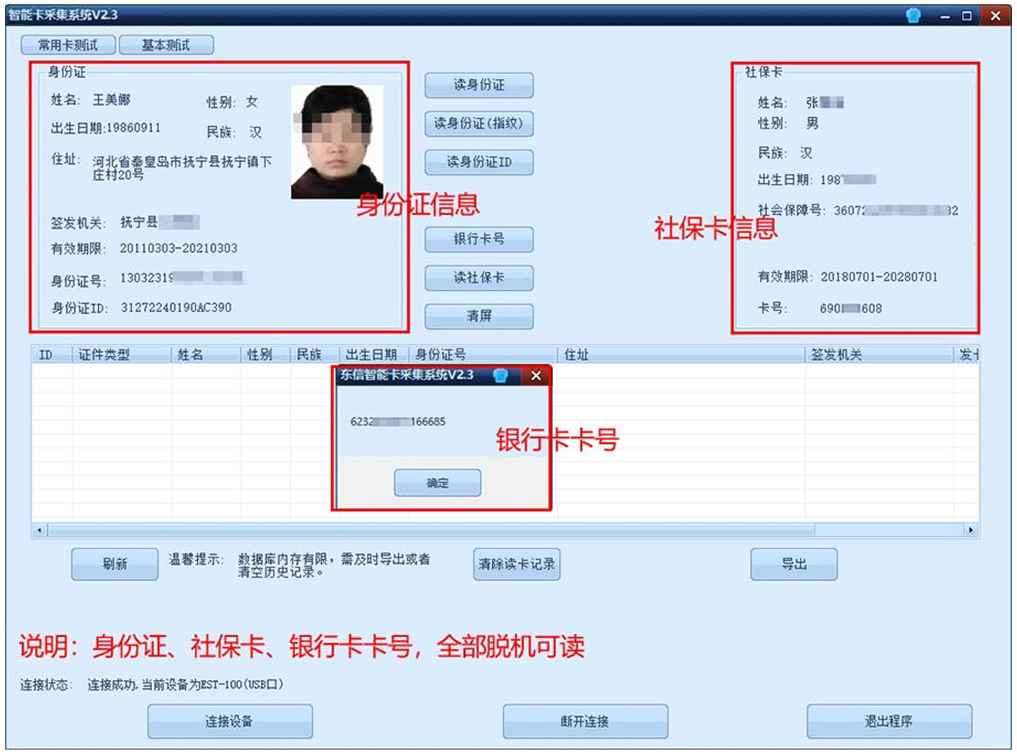

特別支持：可以脫機讀身份證信息和社保卡里面信息；

身份證閱讀器模組在自助服務終端相關行業應用：

● 安卓手持智能終端，集成身份證閱讀器模塊更加便利；

● 邊檢部門自助服務終端驗證身份證；

● 車站、民航自助售票機讀取信息信息；

● 機場自助值機驗證身份證真假；

● 就醫自助服務終端、掛號交費一卡通錄入身份證信息；

● 民航自助售票機讀取信息信息；

● 銀行填單機，客戶可自主進行開戶及辦理業務；

● 社保自助服務終端，市民可以自助完成操作；

● 自助售貨機驗證未成年人與否；

● 單位從業人員自助登記系統錄入身份證信息；

● 社區養老服務終端；

● 自助售貨機驗證未成年人與否；

● 避孕套自助售貨機，讓使用者沒有隱私煩惱；

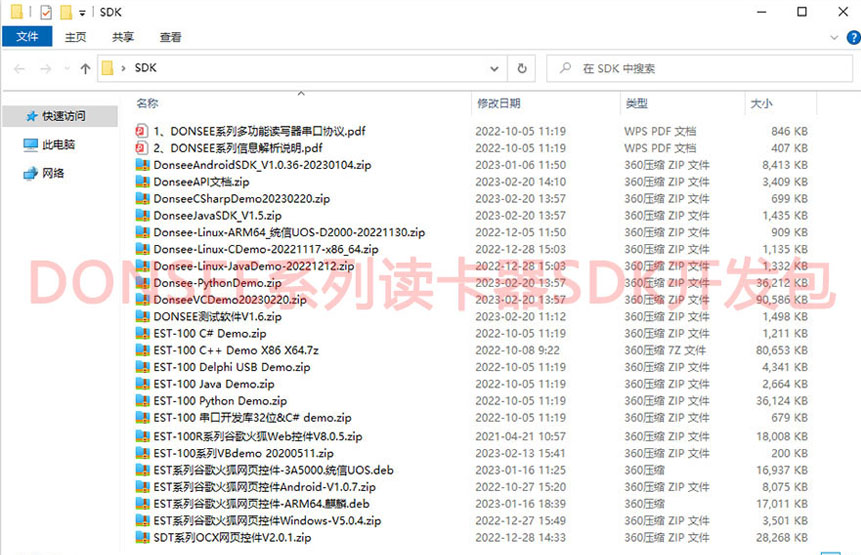

二次開發支持：

Windows：支持C#、C++、C、Delphi、JAVA，VC，VB，PB等語言二次開發；

Android：提供DEMO和相片解碼，可提供測試的apk；

BS開發：支持JSP、PHP、ASP、HTML、ASPX等WEB語言的二次開發，提供網頁瀏覽器的DEMO；

Linux：支持

國產系統：支持麒麟、統信等國產操作系統網頁開發使用。

1、支持身份證+ISO/IEC 7816-1/2/3接觸式CPU卡+ ISO/IEC 14443-A/B非接觸式卡片+ISO/IEC 7811 磁條卡四種卡片讀取；

2、4個PSAM卡安全模塊、支持高速PSAM卡安全交易認證；

3、支持具有電源短路、過流過載自動保護設計；

4、接觸式卡片通信速率最高支持307200bps、非接觸式卡片通信速率最高支持424Kbps ；

5、支持在線程序升級，提供Windows/android/Linux/Unix等各種平臺下的應用程序標準動態庫接口。

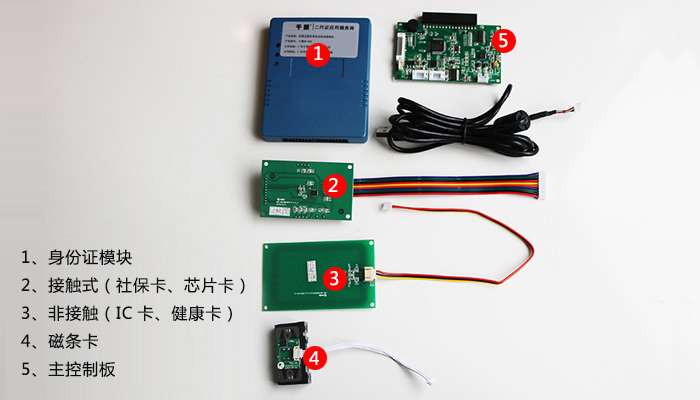

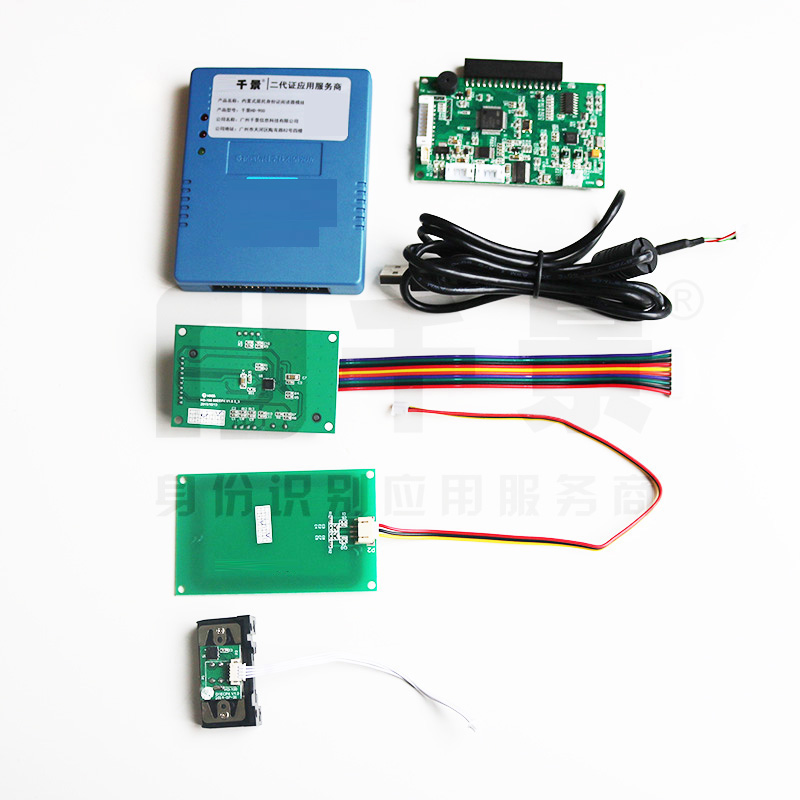

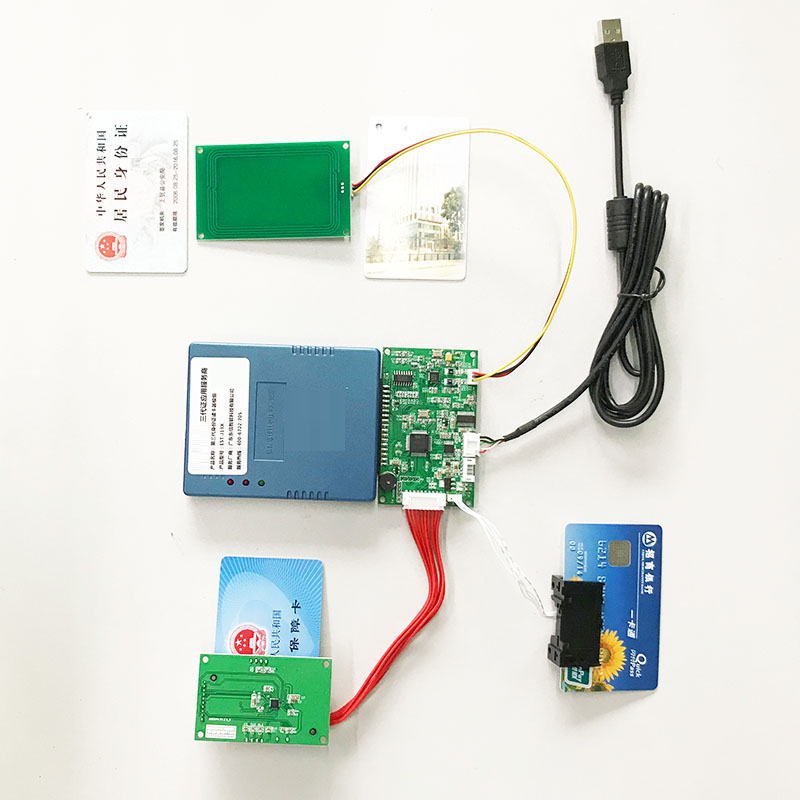

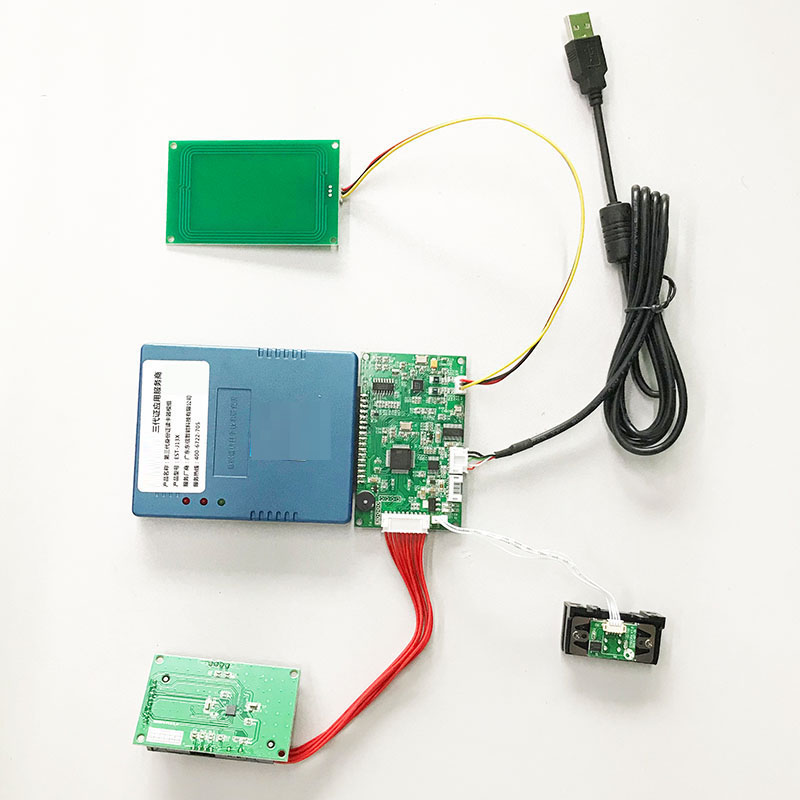

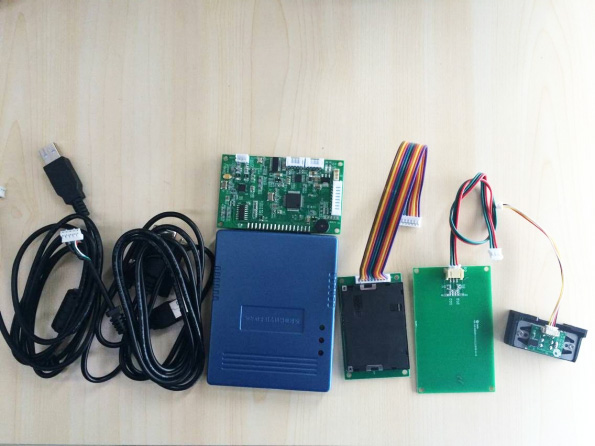

二、產品整圖：

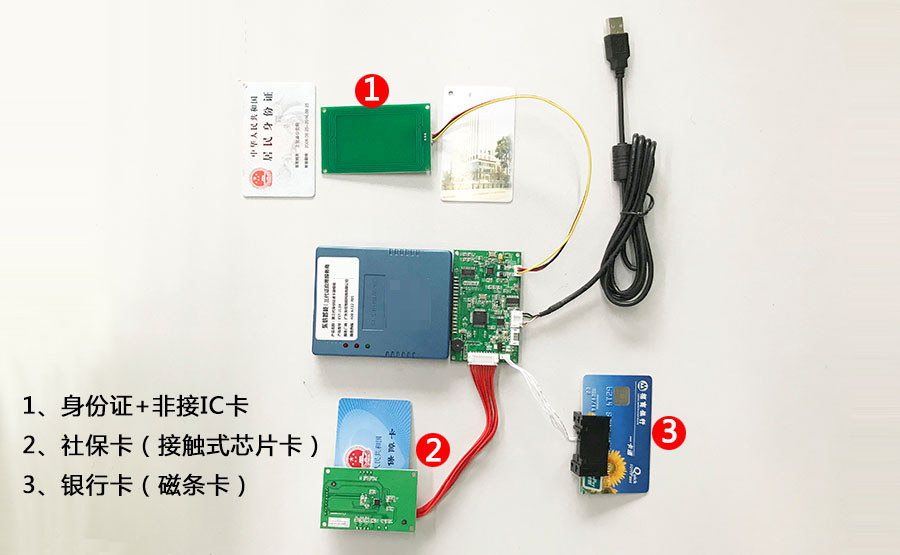

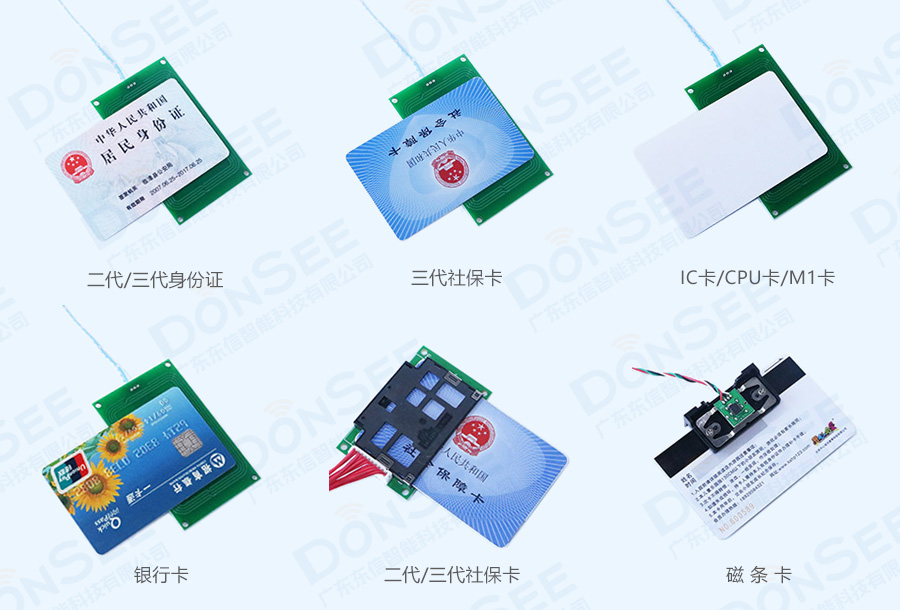

支持以下主流四種卡：

1、身份證

2、非接觸式卡（例如IC卡、健康卡）

3、接觸式芯片卡（例如社保卡、醫保卡）

4、磁條卡（例如銀行卡）

三、產品主要性能參數：

四、產品尺寸圖

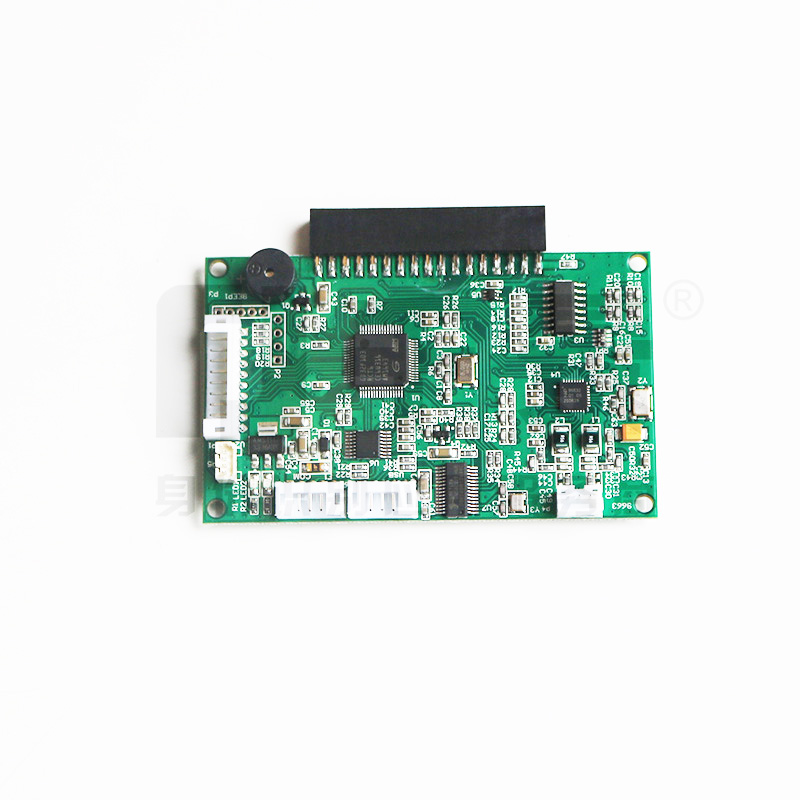

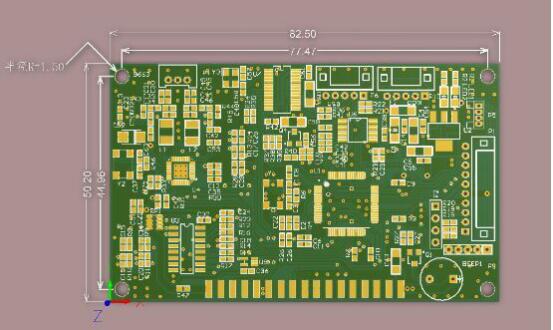

4.1 主板圖（主控制板）

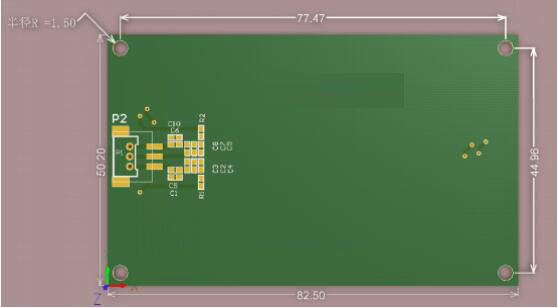

4.2 天線板圖（身份證+非接觸卡刷卡區域）

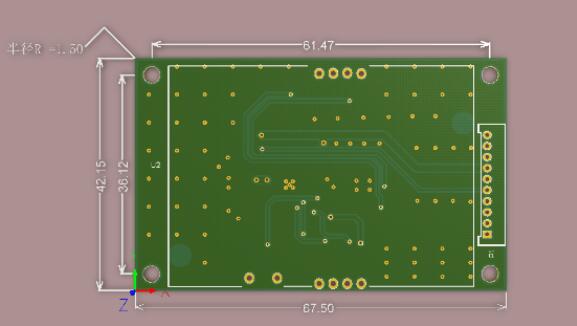

4.3 卡座板圖

4.4 SAM模塊圖（公安部身份證驗證模塊）

五、產品結構說明

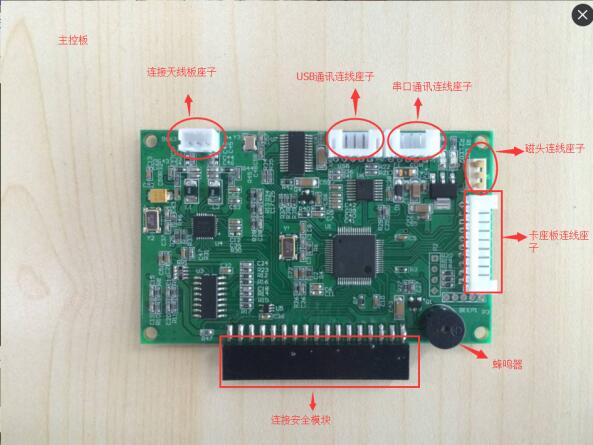

5.1、主控板

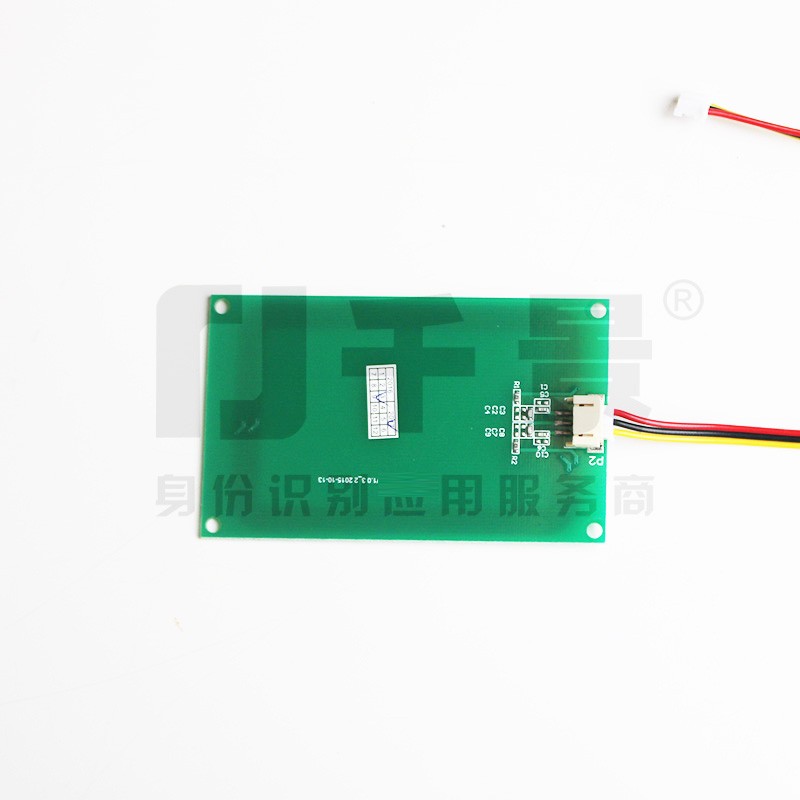

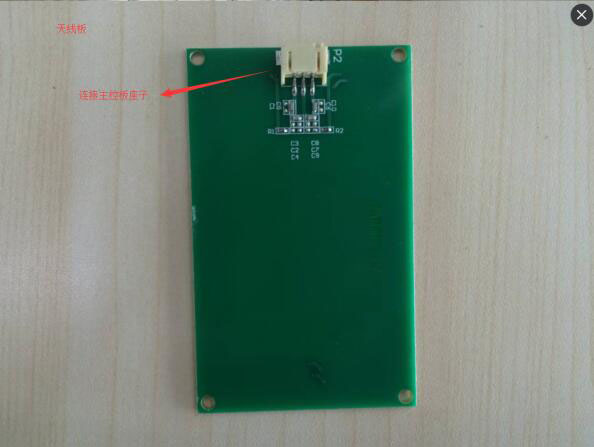

5.2 天線板

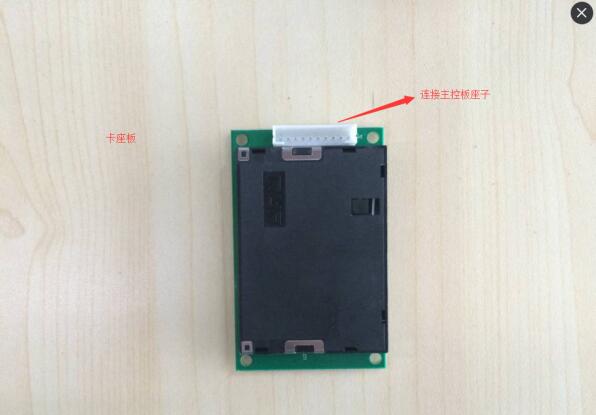

5.3 卡座板

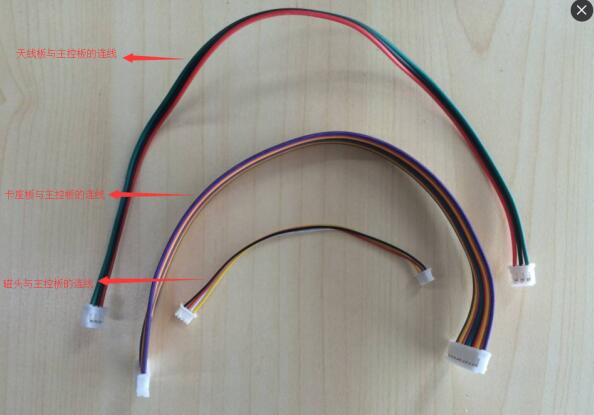

5.4 連線

六、備注說明

此款多功能社保卡讀卡器不同身份證穩定讀卡距離0-3CM  ，天線正上方及正下方不能有金屬，天線的四周如果有金屬至少要留有2CM距離的間隙，這樣可以有效保證天線讀卡穩定性

通訊線序說明：

串口USB口

紅線VCC5VCC5

白線TXDU_D -

綠線RXDU_D +

黑線GNDGND

黑線GNDGND

（*由于產品升級或其他原因，身份證社保卡讀卡器模組產品實際參數有可能變更，以實際產品為準。本文中的所有陳述、信息和建議也不構成任何明示或暗示的擔保）
